如何设定VPN备份?
1. 创建2个方向为”Dial-out”或”Both”的LAN-to-LAN profiles.
2. 创建1个VPN Backup trunk.
3. 将步骤1创建的两个profile加入到步骤2创建的trunk里.
4. 选择一种备份模式(ERD).
5. 拨出任意一条VPN启动VPN备份机制.
重复以上步骤创建多个Backup trunk.

具体步骤分Telnet和Web-UI两种方式, 下面介绍.

Telnet设定步骤
1. 创建2个方向为”Dial-out”或”Both”的LAN-to-LAN profiles.
这一步只能通过Web界面设定. 到VPN and Remote Access >> LAN to LAN里创建2个设定档. 对VPN类型, 目标地址, 从哪个WAN端口出去都没有限制. 唯一的限制是, 方向必须是OUT或BOTH.

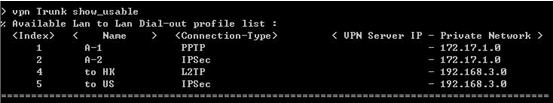

2. Telnet进路由器, 输入命令” vpn Trunk show_usable ” 列出所有可用的Dial-out profile.

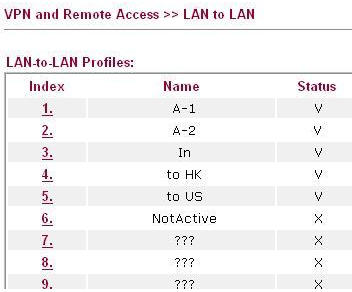

注意和Web-UI里列出的profile比较.
Index3这条profile的方向是”Dial-In”, 所以在telnet里没有被列出来.
Index6这条profile的方向是”Dial-Out”, 但是因为没有勾选”Enable this profile”, 没有被启用. 所以在telnet里也没有被列出来.

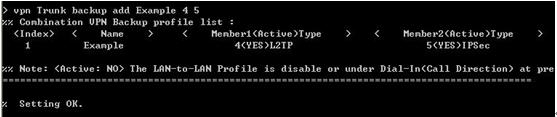

3. 创建1个VPN Backup trunk并往里添加2个成员. 这里要创建一个名字叫”Example”的trunk, 包含两个成员Index4和Index5(“to HK”和”to US”). 命令如下:
   vpn Trunk backup add Example 4 5


  要查看Backup Trunk列表, 请用命令” vpn Trunk backup usage ”. 要查看更详细的命令说明, 请用命令“ vpn Trunk backup ? ”

4. 选择一种备份模式(ERD).
   默认使用None mode, 也可用命令设定 “ vpn Trunk backup ERD Example None ”
  使用Resume mode “ vpn Trunk backup ERD Example Resume ”
   使用AutoDrop mode, 间隔时间设为3600秒 “ vpn Trunk backup ERD Example AutoDrop 3600 ”
   注: Example是Backup trunk的名称


   要查看某个Backup trunk的ERD属性, 用命令 “ vpn Trunk backup ERD <name> ” , 这里查看Example的ERD属性, 用命令 “ vpn Trunk backup ERD Example ”


    要查看更详细的命令说明, 请用命令“ vpn Trunk backup ? ”

5. 拨出任意一条VPN启动VPN备份机制.

注意.
1. 一个VPN profile只能加入1个Backup trunk. 譬如键入命令” vpn Trunk backup add test 1 4 ” 之后, 系统会报错” % Duplicate trunk name or member field !!! ” , 因为Index4已经加入了Example这个trunk.

2. 不同的Backup trunk, 名称必须不同. 譬如键入命令” vpn Trunk backup add Example 1 2 ” 也会得到错误信息” % Duplicate trunk name or member field !!!”, 警告文件名重复了.

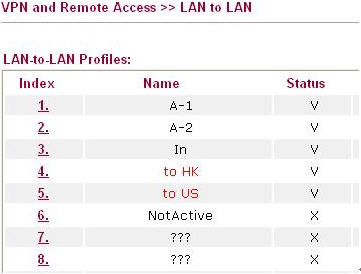

3. 加入trunk的VPN profile, 在Web-UI里会被标记为红色. 如下图所示, Index4和Index5加入trunk Example之后, 它们的名称变成了红色.


1. 创建2个方向为”Dial-out”或”Both”的LAN-to-LAN profiles.

2. 进入VPN and Remote Access >> VPN TRUNK Management页面
Status: 选择Enable
Profile Name: 为Backup trunk取一个名字
Member 1: 选择1个VPN profile作为成员1
Member2: 选择1个VPN profile作为成员2
点Add按钮完成设定.



这里添加一个名称为”test” , 两个成员分别为Index1和Index2的Backup trunk. 注意, 在Member1或Member2的下拉菜单里, 没有列出Index4和Index5, 因为它们已经加入了Example这个trunk. 1个VPN profile只能加入1个trunk.

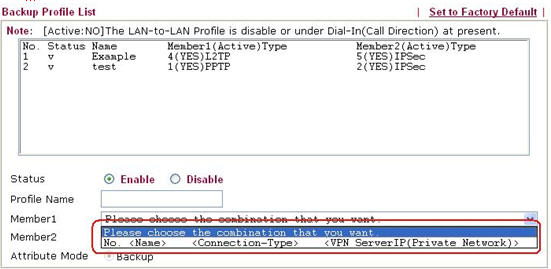

    完成设定后, 如下图所示. 注意, Member1和Member2的下拉菜单里, Index1和Index2也不可选了.



3. 选择一种备份模式(ERD). 目前无法通过Web设定, 必须通过telnet命令.
4. 拨出任意一条VPN启动VPN备份机制.
